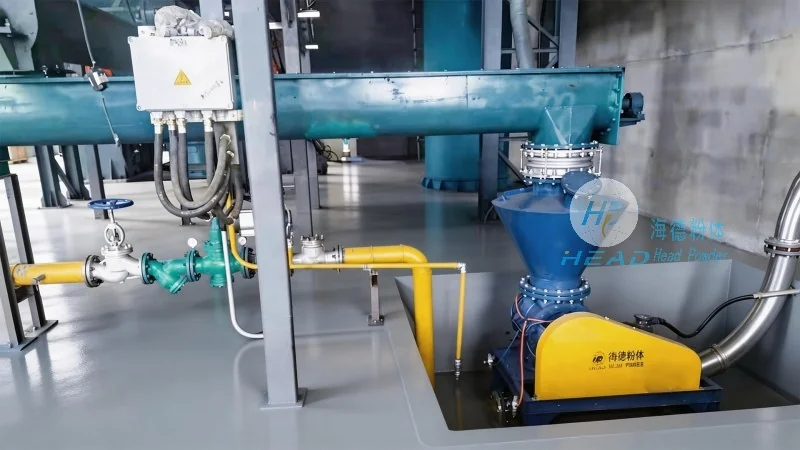

허베이성 상양의 건축 자재 기업을 위한 시멘트 클링크 밀도 단계 공압 운반 프로젝트 사례 연구

산둥 헤드파우더 엔지니어링 유한회사(브랜드명: 헤드파우더)는 후베이성 상양에 위치한 유명 건축재료 제조업체를 위해 매우 효율적인 시멘트 클링크 다형 공압 운반 시스템을 최근 완료했습니다. 이 프로젝트는 고도화된 다형 운반 기술이 마모성이고 고온의 대량 재료를 처리하면서 에너지 소비와 장비 마모를 최소화하는 방법을 보여주는 좋은 예시입니다. 고객은 시멘트와 건축재료의 주요 생산업체로, 200미터 이상의 거리와 15미터의 수직 상승이 필요한 타르타르 시멘트 클링크를 소스에서 저장 탱크까지 운반하기 위한 견고한 솔루션을 요구했습니다. 벨트 컨베이어나 버킷 엘리베이터와 같은 전통적인 기계적 운반 방식은 클링크의 높은 온도(최대 150°C), 날카로운 입자 가장자리, 먼지 발생으로 인해 큰 유지보수 문제가 있었습니다. 여러 옵션을 평가한 후, 고객은 헤드파우더의 다형 공압 운반 시스템을 선택했으며, 이는 이러한 까다로운 응용 분야에 가장 신뢰할 수 있고 비용 효율적인 방법임이 입증되었습니다.

프로젝트 개요 및 핵심 요구사항

상양 건축재료 기업은 하루 5,000톤의 시멘트 생산 라인을 운영하며, 매일 약 3,500톤의 시멘트 클링크를 생산합니다. 공장은 냉각기 출구에서 180미터 떨어진 4개의 콘크리트 탱크로 클링크를 운반해야 했으며, 각 탱크의 용량은 15,000톤입니다. 주요 과제는 다음과 같습니다: (1) 80°C에서 150°C까지의 높은 재료 온도; (2) 클링크의 마모성으로 인해 기존 운반 장비가 빠르게 손상됨; (3) 먼지 누출이 없는 엄격한 환경 규정; (4) 24시간 연속 운영과 최소 정지 시간이 필요함. 헤드파우더 엔지니어링 팀은 철저한 현장 조사를 거쳐 맞춤형 다형 공압 운반 시스템을 설계했으며, 중간 압력(2.5-4 바)의 압축 공기를 사용하여 파이프를 비정지 방식으로 통해 재료를 운반합니다. 이 방법은 희석형 시스템에 비해 공기 속도를 크게 줄여 파이프 마모와 입자 파괴를 감소시킵니다. 시스템은 시간당 80톤의 운반 능력을 갖추고 있으며, DN200의 선 직경과 굽힘을 포함한 총 파이프 길이는 230미터입니다.

헤드파우더의 시멘트 클링크 다형 공압 운반 기술

헤드파우더의 다형 공압 운반 시스템은 시멘트 클링크, 실리카 모래, 퇴적물 및 기타 곡물 형태의 건축재료와 같은 대량 재료에 특화되어 설계되었습니다. 이 프로젝트에서는 특허받은 압력 용기(blow tank)를 사용하여 시멘트 클링크 다형 운반 기술을 적용했으며, 이 압력 용기는 하단 배출구와 특별히 설계된 공기 주입 노즐을 갖추고 있습니다. 시스템은 배치 방식으로 작동합니다: 호퍼에서 클링크를 채운 후 압축 공기로 pressurize됩니다. 압력이 설정점에 도달하면 배출 밸브가 열리고 재료가 플러그 흐름 방식으로 파이프를 통해 운반됩니다. 이 다형 운반 방식은 재료가 낮은 속도(일반적으로 4-8 m/s)로 이동하면서도 고체 대 공기 비율이 30:1까지 유지되도록 합니다. 희석형 시스템에 비해 재료 톤당 에너지 소비가 40-50% 감소하고 파이프 마모도 크게 줄어듭니다. 헤드파우더의 클링크 다형 운반 시스템은 실시간 재료 특성에 따라 공기 주입률을 조절하는 자동 압력 제어 루프를 갖추고 있어, 클링크 온도나 수분 함량이 변하더라도 일관된 흐름을 보장합니다.

설치된 시스템의 주요 장점

후베이 현장에 제공된 다형 공압 운반 솔루션은 지난 6개월간 지속적인 운영 중 뛰어난 성능을 보였습니다. 첫째, 모든 전송 지점에서 먼지 배출이 없어 가장 엄격한 환경 기준을 충족했습니다. 둘째, 파이프 마모율이 매년 0.5mm 미만으로 측정되어 운반 라인의 서비스 수명이 크게 연장되었습니다. 셋째, 운반되는 클링크 톤당 에너지 비용이 이전 기계적 운반 시스템에 비해 35% 감소했습니다. 넷째, 시스템의 PLC 기반 제어는 원격 모니터링과 자동 시작/종료 순서를 가능하게 해서 수동 개입이 필요하지 않게 했습니다. 고객의 유지보수 팀은 다형 공압 운반 시스템이 blow tank 실링과 공기 필터의 정기 검사만 필요하며 평가 기간 동안 큰 고장이 없었다고 보고했습니다. 이 사례 연구는 헤드파우더의 다형 공압 운반 기술이 혹독한 산업 환경에서 시멘트 클링크와 다른 건축재료를 운반하는 데 이상적인 선택임을 명확히 보여줍니다.

기술 사양 및 장비 세부 정보

상양 시멘트 공장에 설치된 전체 시스템에는 다음과 같은 주요 구성 요소가 포함됩니다: 내마모성 라이닝이 있는 고강도 합금 강철로 만들어진 3.5 m³의 blow tank, 4바에서 30 m³/min의 용량을 가진 스크류 컴프레서, DN200 schedule 80 탄소 강철 파이프로 만들어진 파이프 시스템과 중요 마모 지점에 세라믹 라이닝이 된 굽힘, 4개의 탱크를 전환하는 디바터 밸브, 그리고 HMI 터치 스크린이 있는 PLC 제어 패널입니다. 시스템은 각 탱크 상단에 백필터를 추가하여 운반된 재료를 받고 공기 흐름을 분리합니다. 총 설치 전력은 220kW이며, 시스템의 소음 수준은 75 dB(A) 이하입니다. 설계된 운반 거리는 230미터이며, 최대 수직 상승은 15미터입니다. 시스템은 특수 열저항 실링 패키지를 사용하여 200°C까지의 재료 온도를 처리할 수 있습니다. 시멘트 클링크 다형 운반 응용 분야에서는 재료의 질량 밀도가 약 1.2-1.5톤/m³이며 입자 크기는 0.5mm에서 30mm로, 이는 현대 회전 Kiln에서 생산되는 클링크의 일반적인 특성입니다.

프로젝트 실행 및 결과

프로젝트는 세 단계로 진행되었습니다: 설계 및 엔지니어링(4주), 장비 제작(8주), 현장 설치 및 가동(6주). 헤드파우더 엔지니어링 팀은 설치 중 현장 감독을 제공하고 고객의 운영 및 유지보수 교육을 실시했습니다. 가동 단계에서 시스템은 시간당 80톤의 전체 용량으로 테스트되었으며, 운반 비율은 28:1에 달했습니다. 고객의 프로젝트 관리자는 헤드파우더의 다형 공압 운반 시스템이 성능 기대치를 충족하고 심지어 초과했다고 평가했습니다. 특히 재료 처리 안정성과 먼지 제어 측면에서 그렇습니다. 시스템은 하루 24시간, 일주일 7일 연속 운영되며 가동률은 99.5%입니다. 이 성공적인 사례를 바탕으로 고객은 저장 용량을 확장하기 위해 동일한 시스템을 두 번째로 주문했습니다. 이 시멘트 클링크 다형 운반 프로젝트 사례 연구는 자사의 재료 처리 시스템을 업그레이드하고자 하는 다른 건축재료 기업들에게 강력한 참고 자료가 됩니다.

헤드파우더 연락처 정보

시멘트 클링크, 건축재료 곡물 또는 기타 대량 고체에 대한 다형 공압 운반 시스템에 대한 더 많은 정보가 필요하시면 산둥 헤드파우더 엔지니어링 유한회사의 경험이 풍부한 팀에 문의하십시오. 회사의 전문 엔지니어인 장 씨(장 매니저)가 귀하의 구체적인 프로젝트 요구사항에 대해 논의할 수 있습니다. WeChat 15662777102로 연락하실 수 있습니다. 헤드파우더는 중국 산둥에 본사를 두고 있으며, 전 세계 시멘트, 건축재료, 화학, 금속 산업에서 수많은 다형 공압 운반 프로젝트를 성공적으로 완료했습니다. 시멘트 클링크, 석회암, 모래 또는 기타 곡물 형태의 재료를 운반해야 하는 경우, 헤드파우더는 신뢰할 수 있는 맞춤형 솔루션을 제공합니다.
