톈진의 플라스틱 기업을 위한 플라스틱 펠릿의 묽은 단계 공압 운반 프로젝트

이 논문은 중국 톈진에 위치한 플라스틱 제조 회사를 위해 설계되고 구현된 묽은 단계 공기 운반 시스템에 대한 상세 프로젝트 사례 연구를 제시합니다. 이 시스템은 현대 플라스틱 원료 처리에서 중요한 과정인 플라스틱 펠렛의 부드럽고 효율적인 운반을 위해 특별히 설계되었습니다. 이 프로젝트는 중국 산둥에 본사를 둔 공기 운반 솔루션 선도 제공업체인 산둥 헤드파우더 엔지니어링 유한회사가 수행했습니다. 이 프로젝트에 포함된 핵심 제품으로는 플라스틱 펠렛 묽은 단계 운반, 플라스틱 원료 운반, 묽은 단계 입자 재료 운반 엔지니어링 등이 있습니다. 이러한 기술들은 고객의 생산 라인이 제품 파괴가 적고 에너지 소비가 낮으며 신뢰성이 높게 작동하도록 보장합니다.

Project Background and Client Requirements

톈진에 위치한 잘 성장한 플라스틱 가공 공장인 고객사는 기존 자재 처리 시스템에서 심각한 문제에 직면했습니다. 그들은 폴리에틸렌(PE), 폴리프로필렌(PP), ABS를 포함한 다양한 플라스틱 펠렛을 저장 탱크에서 약 150미터 떨어진 여러 가공 기계로 운반하는 신뢰할 수 있는 방법이 필요했습니다. 원래의 수동 처리 및 기계식 컨베이어 시스템은 자주 펠렛 파손, 많은 먼지 발생, 불규칙한 피드 속도를 초래했습니다. 고객사의 주요 목표는 먼지가 없고 손상이 적은 운반 솔루션을 구축하여 시간당 10톤의 처리량을 유지하면서 제품 품질을 보장하는 것이었습니다. 그들은 특히 플라스틱 펠렛 묽은 단계 운반 기술을 활용하는 시스템을 찾았는데, 이 기술은 비마모성 입자 재료의 운반 속도와 제품 무결성 사이의 최적의 균형을 제공하기 때문입니다.

Solution Overview: Dilute Phase Pneumatic Conveying System

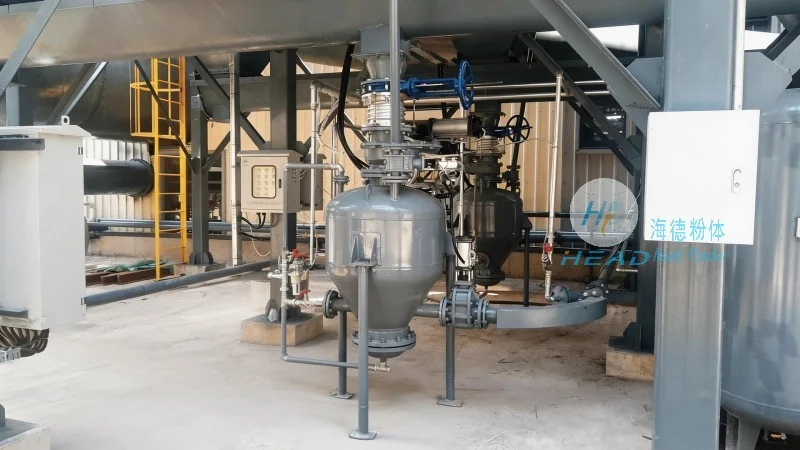

고객사의 요구사항을 충족시키기 위해 산둥 헤드파우더 엔지니어링 유한회사는 맞춤형 묽은 단계 공기 운반 시스템을 제안했습니다. 이 시스템은 비교적 낮은 압력으로 고속 공기 흐름을 사용하여 플라스틱 펠렛을 운반하며, 입자들이 파이프 전체에 걸쳐 부유하고 분리되도록 합니다. 플라스틱 원료 운반 과정은 회전 공기락 피더로 시작되며, 이 피더는 스위칭 호퍼에서 펠렛을 운반선으로 보냅니다. 특별히 선택된 정동력 블로어가 동력 공기를 제공하고, 이 공기는 벤투리 인젝터를 통해 펠렛을 끌어들입니다. 묽은 단계 입자 재료 운반 엔지니어링 접근 방식은 입자 간 접촉을 최소화하고 충격력을 줄여서 펠렛 파손이나 표면 손상을 거의 일으키지 않습니다. 전체 시스템은 터치스크린 인터페이스를 갖춘 프로그래머블 로직 컨트롤러(PLC)로 제어되어 운영자가 실시간으로 공기 속도, 피드 속도, 압력을 조절할 수 있습니다.

Key Technical Features and Advantages

이 프로젝트의 두드러진 특징 중 하나는 비분해성 재료를 운반할 때 자동으로 묽은 단계로 전환되는 밀도 단계 바이패스 시스템의 통합입니다. 그러나 플라스틱 펠렛 묽은 단계 운반의 주요 응용에서는 시스템이 15~25m/s의 운반 속도를 가진 진정한 묽은 단계 모드로 작동합니다. 이 속도 범위는 가벼고 불규칙한 모양의 펠렛이 공중에 머물면서 침착과 막힘을 방지하도록 합니다. 파이프는 마찰과 정체를 줄이기 위해 내마모성 스테인리스강으로 만들어져 내부 표면이 매끄럽습니다. 또한 시스템에는 미세 먼지를 포집하고 깨끗한 공기를 환경으로 반환하는 사이클론 분리기와 역제트 필터가 포함됩니다. 고객사는 이전의 기계식 컨베이어 시스템에 비해 에너지 소비가 40% 감소했으며, 체인과 벨트와 같은 움직이는 부품이 제거됨에 따라 유지보수 비용도 크게 줄었다고 보고했습니다. 플라스틱 원료 운반 과정은 현재 99.5% 이상의 가동 시간으로 지속적으로 작동합니다.

Implementation and Project Results

구현 단계는 설계부터 가동까지 약 12주가 걸렸습니다. 산둥 헤드파우더 엔지니어링 유한회사의 경험이 풍부한 팀이 현장 조사, 레이아웃 최적화, 장비 제작, 설치, 가동 교육 등 모든 측면을 담당했습니다. 묽은 단계 입자 재료 운반 엔지니어링 접근 방식은 펠렛이 침착될 수 있는 날카로운 굽힘과 긴 수평 부분을 피하기 위해 파이프를 세심하게 배열해야 했습니다. 고급 계산 유체 역학(CFD) 시뮬레이션을 통해 파이프는 파이프 직경의 6배인 최소 굽힘 반경으로 배치되었고, 속도를 유지하기 위해 전략적인 간격에 여러 개의 부스트 공기 인젝터가 설치되었습니다. 가동 후 시스템은 시간당 10.5톤의 일관된 운반 속도를 달성했으며, 이는 설계 목표를 약간 초과했습니다. 고객사의 품질 관리 팀은 펠렛 파손이 0.1% 미만으로 줄어들었다고 확인했으며, 이는 업계 표준인 0.5%보다 훨씬 좋습니다. 소음 수준도 1미터에서 75dB(A)로 감소하여 작업장의 환경 요구사항을 충족시켰습니다.

Customer Testimonial and Long-term Partnership

톈진 플라스틱 기업은 이 프로젝트에 매우 만족했습니다. 그들의 생산 관리자는 플라스틱 펠렛 묽은 단계 운반 시스템이 사출 성형 과정의 안정성을 크게 향상시켰다고 언급했습니다. 일관된 자재 흐름은 용융 온도와 사이클 시간의 변동을 없애줍니다. 이후 회사는 산둥 헤드파우더 엔지니어링 유한회사와 협력을 확대하여 새로운 압출 작업장을 위한 추가 플라스틱 원료 운반 라인을 구축했습니다. 이 사례는 처리량이나 품질을 해치지 않으면서 민감한 입자 재료를 처리하는 데 묽은 단계 기술의 효과를 보여줍니다. 신뢰할 수 있는 공기 운반 솔루션을 찾는 어떤 기업이든, 산둥 헤드파우더 엔지니어링 유한회사는 중국 산둥에 위치한 본사에서 완전한 엔지니어링, 제조, 애프터서비스 서비스를 제공합니다.
