PTA 공압 운반 시스템 솔루션의 주요 설계 고려사항

PTA 공압 운반 시스템을 설계할 때는 효율성, 신뢰성, 비용 효율성을 보장하기 위해 여러 중요한 요소를 고려해야 합니다. 이 글에서는 화학 및 재료 처리 산업의 전문가들이 이러한 시스템을 개발할 때 평가해야 할 필수적인 설계 고려사항을 설명합니다.

시스템 크기 결정 및 재료 특성

PTA 공압 운반 시스템을 설계하는 첫 단계는 시스템의 용량과 운반되는 재료의 특성을 정확하게 파악하는 것입니다. PTA(폴리에틸렌 테레프탈레이트산)는 특정 유동 특성, 밀도, 입자 크기 분포를 가진 미세 분말입니다. 이러한 특성들은 공기 속도, 압력, 장비 크기 선택에 직접적인 영향을 미칩니다. 엔지니어는 재료의 질량 밀도, 유동성, 먼지 폭발 가능성을 이해하기 위해 철저한 재료 테스트를 수행해야 합니다. 이러한 테스트를 바탕으로 적절한 운반 속도와 시스템 압력을 계산하여 재료의 손상을 방지하고 원활한 운송을 보장할 수 있습니다.

운반 방법 선택: 묽은 단계 vs. 진한 단계

묽은 단계와 진한 단계의 운반을 선택하는 것은 시스템 설계에서 중요한 결정입니다. 묽은 단계 시스템은 높은 공기 속도(일반적으로 20-30 m/s)를 사용하여 분산된 상태로 재료를 운반하며, 짧은 중간 거리와 낮은 중간 재료 부하에 적합합니다. 반면 진한 단계 시스템은 더 낮은 속도(5-15 m/s)로 작동하며 공기와 재료의 비율이 높아 슬러리 같은 유동을 만들어 재료의 손상을 최소화하고 더 긴 거리나 민감한 재료에 이상적입니다. 마모가 쉬운 PTA의 경우, 입자 무결성을 유지하고 하류 장비의 막힘을 방지하기 위해 종종 진한 단계 운반을 선호합니다. 선택은 소스와 목적지 사이의 거리, 재료 특성, 운영 제약에 따라 달라집니다.

장비 선택 및 통합

PTA 공압 운반 시스템의 주요 장비 구성 요소로는 피더, 운반 라인, 수신기, 제어 시스템이 포함됩니다. 피더는 브리지링이나 막힘 없이 미세 분말을 처리할 수 있어야 합니다. 일정한 물질 흐름을 제공할 수 있는 스크류 피더나 회전 밸브가 PTA에 일반적으로 사용됩니다. 일반적으로 스테인리스 강이나 플라스틱으로 만들어진 운반 라인은 시스템의 압력과 온도를 견딜 수 있도록 설계되어야 합니다. 습윤성을 가진 PTA의 경우, 수분 흡수를 방지하고 재료 품질을 유지하기 위해 라인을 절연해야 합니다. 재료가 저장되는 수신기는 환경 규정을 준수하기 위해 적절한 먼지 집진 및 배출 기능을 갖추어야 합니다. 이러한 구성 요소의 통합에는 원활한 작동과 최소한의 다운타임을 보장하기 위해 세심한 계획이 필요합니다.

제어 및 안전 시스템

효과적인 제어 및 안전 시스템은 PTA 공압 운반 시스템의 안전하고 효율적인 운용에 매우 중요합니다. 자동화는 공기 압력, 유량, 물질 수준을 모니터링하고 조절하는 데 중요한 역할을 합니다. 센서와 제어 밸브를 사용하여 실시간으로 시스템을 조정함으로써 과압 또는 하류 상태를 방지할 수 있습니다. 압력 릴리스 밸브, 폭발 배출구, 화재 진압 시스템과 같은 안전 기능은 미세 분말과 관련된 위험을 줄이는 데 필수적입니다. 먼지 폭발 예방 및 물질 처리에 관한 현지 규정 준수는 필수입니다. 운영자에게 시스템 작동 및 비상 대응 절차에 대한 적절한 교육도 포괄적인 안전 계획의 중요한 부분입니다.

설치 및 유지보수 고려사항

PTA 공압 운반 시스템의 설치 과정은 최적의 성능을 보장하기 위해 정밀함이 필요합니다. 장비의 적절한 정렬, 공기 누출을 방지하기 위한 접합부의 밀봉, 정전기 축적을 방지하기 위한 적절한 접지 등이 모두 중요합니다. 유지보수는 또 다른 핵심 측면으로, 정기적인 검사와 부품 청소가 필요하여 막힘을 방지하고 시스템 효율을 유지해야 합니다. 시스템 부품에 축적될 수 있는 PTA의 경우, 움직이는 부품의 정기적인 청소와 윤활이 권장됩니다. 압력 감소 측정 및 유량 검사와 같은 정기적인 성능 테스트는 잠재적인 문제가 큰 문제가 되기 전에 식별하는 데 도움이 됩니다. 잘 유지된 시스템은 수명을 연장할 뿐만 아니라 운영 비용을 줄이고 일관된 제품 품질을 보장합니다.

환경 및 규정 준수

PTA 공압 운반 시스템의 설계 및 운영에서 환경 및 규정 준수는 매우 중요한 요소입니다. PTA와 같은 미세 분말은 적절히 처리하지 않으면 위험할 수 있으며, 먼지 폭발이나 환경 오염을 유발할 수 있습니다. 시스템은 먼지 수집 및 여과 시스템을 갖추어 공기 중의 입자들을 안전하게 포집하고 처리하도록 설계되어야 합니다. 미국 정부 산업보건회의(ACGIH)와 유럽 연합의 REACH 규정과 같은 지역 및 국제 표준을 준수하는 것이 필수적입니다. 부산물의 적절한 폐기 관리와 처리도 환경 영향을 최소화하는 데 중요합니다. 이러한 규정을 준수함으로써 기업은 운영의 장기적인 지속 가능성을 보장하고 업계에서 긍정적인 평판을 유지할 수 있습니다.

사례 연구: 성공적인 PTA 운반 시스템 구축

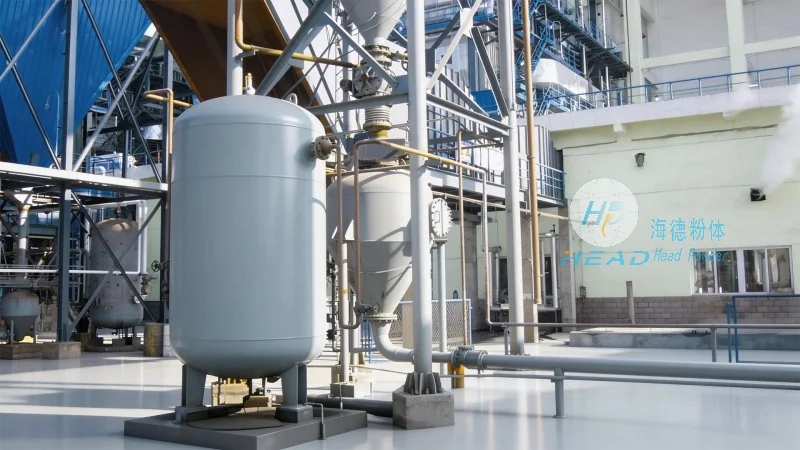

효과적인 PTA 공압 운반 시스템 설계의 실용적 예시는 중국의 주요 PTA 제조업체를 위해 산둥 헤드파우더 엔지니어링 주식회사가 진행한 프로젝트입니다. 이 시스템은 저장 싸이로부터 100미터 거리에 있는 가공 공장까지 미세한 PTA 분말을 운반하기 위해 설계되었습니다. 헤드파우더의 엔지니어들은 재료의 퇴화에 민감하기 때문에 밀도 상위 운반 시스템을 선택했습니다. 이 시스템에는 회전 밸브 피더, 스테인리스 강 운반 라인, 먼지 수집 기능을 갖춘 수신기가 포함되어 있습니다. 세심한 재료 테스트와 시스템 크기 조정을 통해 설계는 재료 손실을 최소화하고 일정한 유량을 보장했습니다. 이 구현 결과, 운영 비용이 20% 감소하고 제품 품질이 향상되었으며, 적절한 시스템 설계의 효과를 보여주었습니다. 이 사례 연구는 PTA 공압 운반 시스템 설계 시 재료 특성, 시스템 통합, 운영 효율성을 고려하는 것의 중요성을 강조합니다.
