간쑤성 란저우의 석유화학 기업에서 카탈루스 입자에 대한 양압 공압 운반 사례 연구

란저우, 간쑤성의 석유화학 기업을 위한 촉매 입자 정압 공기 운반 프로젝트 사례 연구

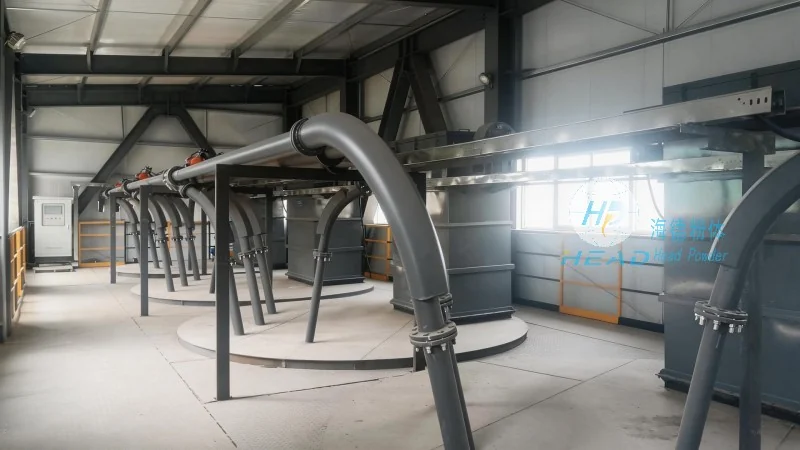

이 사례 연구는 중국 간쑤성 란저우에 위치한 주요 석유화학 기업을 위해 구현된 성공적인 촉매 입자 정압 공기 운반 시스템에 대한 상세 기술 개요를 제시합니다. 이 프로젝트는 중국 산둥 지역에 본사를 둔 선도적인 엔지니어링 회사인 산둥 헤드포밍 엔지니어링 유한회사가 설계하고 실행했습니다. 이 프로젝트의 핵심 목표는 석유화학 시설 내 저장 구역에서 반응기 공급 지점까지 촉매 입자를 신뢰할 수 있고 효율적이며 안전하게 운반하는 방법을 확립하는 것이었습니다. 촉매 입자의 마모성, 먼지 배출 방지를 위한 완전한 차단 필요성, 공장 구조 내 유연한 경로 요구로 인해 벨트 컨베이어나 버킷 엘리베이터와 같은 전통적인 기계식 운반 방식은 부적절 것으로 판단되었습니다. 정압 공기 운반은 밀폐된 파이프라인 운송, 낮은 유지보수 요구, 고온 및 부서지기 쉬운 재료를 손상 없이 처리할 수 있는 최적의 솔루션으로 나타났습니다.

핵심 제품 응용: 촉매 운반 사례 연구

이 프로젝트는 석유화학 산업 내 헤드포밍 엔지니어링의 독자 기술 효과를 보여주는 기준 사례 연구입니다. 이 시스템은 평균 입자 크기가 50~150마이크론, 밀도가 약 0.7~0.9g/cm³, 수분 함량이 1% 미만인 제올라이트 기반 촉매 입자를 특별히 처리합니다. 촉매 재료는 파손에 매우 민감하여, 운반 중 기계적 충격이나 과도한 속도가 발생하면 미세 입자 생성으로 인해 촉매 활성이 감소하고 운영 비용이 증가할 수 있습니다. 헤드포밍 엔지니어링은 밀도상 정압 공기 운반 방식을 사용하여 이 문제를 해결했으며, 이 방식은 비교적 낮은 가스 속도(일반적으로 4~8m/s)와 높은 고체-가스 비율로 작동합니다. 이 접근법은 입자 파괴를 최소화하면서도 시간당 8톤까지 일정한 유량을 유지합니다. 이 설치의 운반 거리는 수평으로 약 320미터, 수직 상승은 18미터이며, 6개의 90도 굽이가 포함됩니다. 파이프는 6mm 두께의 내마모성 스테인리스강(304L)으로 만들어졌고, 굽이에는 교체 가능한 세라믹 라이너가 장착되어 서비스 수명을 연장합니다. 시스템은 프로그래머블 로직 컨트롤러(PLC)와 인간-기계 인터페이스(HMI)로 제어되며, 압력, 유량 속도, 재료 수준을 실시간으로 모니터링합니다. 이 촉매 운반 사례 연구는 부서지기 쉬고 마모성이 강한 촉매 재료에 대한 밀도상 운반의 타당성을 보여주기 위해 업계 동료들과 공유되었습니다.

기술적 특징: 조직 물질의 정압 공기 운반

란저우 프로젝트에서 사용된 정압 공기 운반 시스템은 석유화학 분야에서 조직 물질을 처리하는 헤드포밍 엔지니어링의 능력을 보여주는 대표적인 사례입니다. 진공 또는 음압 시스템과 달리, 정압 시스템은 압축 공기(필요시 불활성 가스)를 사용하여 단일 공급 지점에서 여러 배출 지점까지 재료를 파이프라인을 통해 운반합니다. 이 설치에서는 공기원이 0.6MPa, 45m³/min 용량의 스크류 컴프레서로, 냉동 공기 건조기와 다단계 여과 시스템이 장착되어 오일이 없는 건조 압축 공기를 보장합니다. 공급 장치는 특별히 설계된 로터 프로파일을 갖춘 회전 공기락 밸브로, 공기 누출과 재료 역류를 최소화하며, 벤투리형 인젝터를 사용하여 재료를 파이프라인으로 빠르게 전달합니다. 이 시스템은 연속 운전을 위해 설계되었으며, 파이프 입구에서의 최대 운반 압력은 0.3MPa입니다. 정압 조직 물질 운반의 주요 장점은 밀폐된 환경을 유지하여 공장 대기 중 먼지 유출을 방지하고 엄격한 환경 규정을 준수할 수 있다는 점입니다. 또한, 시스템에는 과압 사고를 방지하기 위한 압력 릴리프 밸브와 비상 종료 메커니즘이 포함됩니다. 운반선은 작동 중 열 팽창을 수용하기 위해 일련의 지원 구조와 확장 조인트를 통과합니다. 시스템에는 운반 공기에서 촉매 입자를 분리하는 하류 사이클론 분리기와 봉투 필터가 포함되어 있어 분리 효율이 99.9% 이상입니다. 이 정압 조직 물질 운반 솔루션은 수작업 처리 위험을 크게 줄이고 전체 공장 생산성을 향상시켰습니다.

산업 응용: 석유화학 재료 운반 엔지니어링

란저우 시설을 위한 헤드포밍 엔지니어링이 제공하는 석유화학 재료 운반 엔지니어링은 촉매 운반 시스템을 넘어 확장됩니다. 회사는 전체 현장 조사, 타당성 연구, 공정 설계를 진행하여 공기 운반 라인을 기존 공장 인프라와 통합했습니다. 재료 처리 시스템에는 200m³ 용량의 저장 싸이로, 진동 피더가 장착된 배출 호퍼, 그리고 촉매를 세 개의 반응기 중 하나로 보내는 디바이더 밸브가 포함됩니다. 전체 시스템은 인근에 휘발성 가스가 존재하는 Zone 1(Group IIB, T3) 지역에서 작동하도록 설계되었습니다. 따라서 모든 전기 부품은 방폭 설계이며, 공기 시스템은 산화나 연소 위험을 없애기 위해 질소를 운반 가스로 사용합니다. 파이프는 미세 입자 운반 중 발생하는 정전기적 전하를 소산시키기 위해 정지 접지 스트랩이 장착되어 있습니다. 헤드포밍 엔지니어링은 상세 엔지니어링 설계, 장비 제작, 설치 감독, 가동 시작, 운영자 교육을 포함한 전체 turnkey 서비스를 제공했습니다. 프로젝트는 12개월 내에 완료되었으며, 시스템은 3년 이상 지속적으로 작동하며 단기간 정지 없이 운영되고 있습니다. 이 프로젝트에서 보여준 석유화학 재료 운반 엔지니어링 전문성은 정제 및 화학 분야의 다른 고객들로부터 인정받았으며, 중국 다른 지역에서도 같은 시스템에 대한 재주문이 이루어졌습니다.

회사 프로필 및 연락 정보

산둥 헤드포밍 엔지니어링 유한회사(헤드포밍)는 중국 산둥에 본사를 둔 전문 엔지니어링 회사로, 분말 및 조직 물질을 위한 공기 운반 시스템의 설계, 제조, 설치를 전문으로 합니다. 회사의 기술 팀은 석유화학, 화학, 제약, 식품, 건축 자재 산업에서 풍부한 경험을 가지고 있습니다. 헤드포밍 엔지니어링은 특정 재료 특성, 운반 거리, 환경 제약에 맞는 맞춤형 솔루션을 제공합니다. 란저우 촉매 입자 정압 공기 운반 프로젝트의 성공적인 완료는 회사가 고품질, 신뢰할 수 있고 안전한 대량 재료 처리 시스템을 제공할 수 있는 능력을 보여줍니다. 촉매 운반 솔루션, 정압 조직 물질 운반 시스템, 석유화학 재료 운반 엔지니어링에 대해 더 알고 싶으시면, 15662777102로 WeChat을 통해 프로젝트 매니저 장 씨에게 직접 연락해 주세요. 장 씨는 기술 사양, 프로젝트 참고 자료, 잠재적 협력 기회에 대해 논의할 수 있습니다. 헤드포밍 엔지니어링은 귀하의 재료 운반 요구에 맞는 맞춤형 솔루션을 제공하기를 기대합니다.
